2020/9/11: 最终还是决定尝试一下 CSAPP 这本书配套的 Bomb Lab，事实证明，成功拆除炸弹还是非常有成就感的！开心得屁颠屁颠跑来写笔记～
上面是去年九月开坑时写的开头，中间连着准备两场考试实在是精力有限，一下就拖到了 2021 年。QAQ 被高数虐了一个多月却仍然挂得很惨，月初休息了一波修复碎成渣渣的玻璃心。最近工作不怎么忙了，所以我回来填坑啦～
言归正传，在 Bomb Lab 中，我们会拿到一个名为 bomb 的可执行文件和一个 bomb.c 文件。通过 bomb.c 中的代码我们可以知道要拆除这个炸弹一共有6道关卡，只有每个关卡都给出正确输入才能拆除炸弹，否则炸弹就会爆炸，如下图所示：
面对如此嚣张的威胁，我们要如何解决呢？
在 Bomb Lab 的 Writeup 里提到了一些非常有用的工具：gdb, objdump, strings。实践证明，它们真的很管用！
那么接下来，我们就一起来拆炸弹吧～
第一步，获得 bomb 可执行文件的反编译代码，接下来的工作都要基于这份代码展开。
运行如下命令，将反编译结果输出到 bomb_dump.txt 文件中方便后续分析。1
objdump -d bomb > bomb_dump.txt
粗略扫一眼反编译得到的代码，搜索一下 main 函数，在 265 - 344 行。显然，这一长串代码对应的就是 bomb.c 中的 main()，它的主要功能就是输出提示，读取用户输入，并跳转到对应的 phase_1, phase_2, phase_3, phase_4, phase_5 和 phase_6。
在这一段代码中，我们只需要注意一点：read_line 函数将用户输入的起始地址存于 %rax 中，在调用 phase_x 前用户输入被转到 %rdi 中，如下所示：1
2
3400e32: e8 67 06 00 00 callq 40149e <read_line>
400e37: 48 89 c7 mov %rax,%rdi
400e3a: e8 a1 00 00 00 callq 400ee0 <phase_1>
「Note」用户输入存于 %rdi 中。
重头戏还是在分析这六个关卡的代码。接下来，就让我们一起来逐个攻破！
Phase 1 - 小试牛刀
我们先看一下 phase_1 的反编译代码，很简短（347 - 354 行）：1
2
3
4
5
6
7
8
90000000000400ee0 <phase_1>:
400ee0: 48 83 ec 08 sub $0x8,%rsp
400ee4: be 00 24 40 00 mov $0x402400,%esi
400ee9: e8 4a 04 00 00 callq 401338 <strings_not_equal>
400eee: 85 c0 test %eax,%eax
400ef0: 74 05 je 400ef7 <phase_1+0x17>
400ef2: e8 43 05 00 00 callq 40143a <explode_bomb>
400ef7: 48 83 c4 08 add $0x8,%rsp
400efb: c3 retq
我们看到 400ee4 这一行命令 mov $0x402400,%esi 将地址位于 0x402400 处的内容放到了 %esi 中，紧接着调用了 strings_not_equal 方法，因此我们可以猜测这一关卡的输入类型应该是个字符串。
接着，我们看一下 strings_not_equal 函数的代码（702 - 739 行）：1
2
3
4
5
6
7
80000000000401338 <strings_not_equal>:
401338: 41 54 push %r12
40133a: 55 push %rbp
40133b: 53 push %rbx
40133c: 48 89 fb mov %rdi,%rbx
40133f: 48 89 f5 mov %rsi,%rbp
401342: e8 d4 ff ff ff callq 40131b <string_length>
...
由此可知，这个函数的两个参数分别存在了 %rdi 和 %rsi 中，%rdi 中存放的是用户输入，而 %rsi 中的内容正是从地址 0x402400 中读取来的。显然，只要我们能得到 0x402400 中的内容，这一关就搞定了～
使用 gdb 运行 bomb，并在 0x400ee9 处打个断点，敲入 x/s 0x402400，调试过程如下所示：
于是，我们成功获得第一关卡密钥：“Border relations with Canada have never been better.”
Phase 2 - 等比数列
下面我们来解第二关，代码位于 357-381 行。首先，这段代码做的第一件事是调用了名为 read_six_numbers 的函数，因此我们可以合理猜测这一关卡的输入应该是六个数值。1
2
3
4
5
6
70000000000400efc <phase_2>:
400efc: 55 push %rbp
400efd: 53 push %rbx
400efe: 48 83 ec 28 sub $0x28,%rsp
400f02: 48 89 e6 mov %rsp,%rsi
400f05: e8 52 05 00 00 callq 40145c <read_six_numbers>
...
我们在 0x400f02 处打个断点，可得到当前 phase_2 函数的栈指针指向的地址：0x0x7fffffffe030，然后进入 read_six_numbers，此时我们可知如下参数：
%rdi - 用户输入起始地址
%rsi - phase_2 的栈指针
解读 read_six_numbers
下面是 read_six_numbers 的代码：1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18000000000040145c <read_six_numbers>:
40145c: 48 83 ec 18 sub $0x18,%rsp
401460: 48 89 f2 mov %rsi,%rdx
401463: 48 8d 4e 04 lea 0x4(%rsi),%rcx
401467: 48 8d 46 14 lea 0x14(%rsi),%rax
40146b: 48 89 44 24 08 mov %rax,0x8(%rsp)
401470: 48 8d 46 10 lea 0x10(%rsi),%rax
401474: 48 89 04 24 mov %rax,(%rsp)
401478: 4c 8d 4e 0c lea 0xc(%rsi),%r9
40147c: 4c 8d 46 08 lea 0x8(%rsi),%r8
401480: be c3 25 40 00 mov $0x4025c3,%esi # x/s 0x4025c3: "%d %d %d %d %d %d"
401485: b8 00 00 00 00 mov $0x0,%eax
40148a: e8 61 f7 ff ff callq 400bf0 <__isoc99_sscanf@plt>
40148f: 83 f8 05 cmp $0x5,%eax
401492: 7f 05 jg 401499 <read_six_numbers+0x3d>
401494: e8 a1 ff ff ff callq 40143a <explode_bomb>
401499: 48 83 c4 18 add $0x18,%rsp
40149d: c3 retq
401460 - 40147c 这一大段代码执行完后，寄存器和 read_six_numbers 函数的栈内容如下：
可以看到高亮的4个寄存器和栈顶的两个字段内容正是从 phase_2 函数栈顶开始的 6 个地址，每个地址间隔一个 32 位字长。
结合输入参数， 以及存放在地址 0x4025c3 中的 “%d %d %d %d %d %d” 字符串，不难猜测 read_six_number 函数的功能就是尝试将用户输入解析为 6 个数值，并存入给定地址。
「Note」”64-bit Linux uses the System V AMD64 ABI convention, which uses RDI, RSI, RDX, RCX, R8, and R9 for integers and address and the XMM registers for floating point arguments.” 由此可知，sscanf 函数调用的前六个参数分别从以上六个寄存器中读取。
了解了 read_six_numbers 的功能之后，我们继续分析 phase_2 函数：1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18400f05: e8 52 05 00 00 callq 40145c <read_six_numbers>
400f0a: 83 3c 24 01 cmpl $0x1,(%rsp)
400f0e: 74 20 je 400f30 <phase_2+0x34>
400f10: e8 25 05 00 00 callq 40143a <explode_bomb>
400f15: eb 19 jmp 400f30 <phase_2+0x34>
400f17: 8b 43 fc mov -0x4(%rbx),%eax
400f1a: 01 c0 add %eax,%eax
400f1c: 39 03 cmp %eax,(%rbx)
400f1e: 74 05 je 400f25 <phase_2+0x29>
400f20: e8 15 05 00 00 callq 40143a <explode_bomb>
400f25: 48 83 c3 04 add $0x4,%rbx
400f29: 48 39 eb cmp %rbp,%rbx
400f2c: 75 e9 jne 400f17 <phase_2+0x1b>
400f2e: eb 0c jmp 400f3c <phase_2+0x40>
400f30: 48 8d 5c 24 04 lea 0x4(%rsp),%rbx
400f35: 48 8d 6c 24 18 lea 0x18(%rsp),%rbp
400f3a: eb db jmp 400f17 <phase_2+0x1b>
400f3c: 48 83 c4 28 add $0x28,%rsp
已知 read_six_numbers 将用户输入解析为 6 个数值并存入 phase_2 的栈中，那么 400f0a 这条指令就是将用户输入的第一个数值与 1 进行比较，如果不相等，那么就 💥 BOOM！如果相等，则跳到 400f30，然后取下一个数值到 %rbx，然后跳转到 400f17。
400f17 - 400f2e 这一段做的事情就是把每个输入自加，看是否与下一个输入相等，又因为要求第一个值为 1，一共有 6 个输入，所以不难得出这一关的期望输入 “1 2 4 8 16 32”，也就是 a0 = 1, q = 2 的等比数列的前六项。（梦回高中系列）
Phase 3 - 幸运组合
我们继续解 phase_3，先看前半部分代码：1
2
3
4
5
6
7
8
9
100000000000400f43 <phase_3>:
400f43: 48 83 ec 18 sub $0x18,%rsp
400f47: 48 8d 4c 24 0c lea 0xc(%rsp),%rcx
400f4c: 48 8d 54 24 08 lea 0x8(%rsp),%rdx
400f51: be cf 25 40 00 mov $0x4025cf,%esi
400f56: b8 00 00 00 00 mov $0x0,%eax
400f5b: e8 90 fc ff ff callq 400bf0 <__isoc99_sscanf@plt>
400f60: 83 f8 01 cmp $0x1,%eax
400f63: 7f 05 jg 400f6a <phase_3+0x27>
400f65: e8 d0 04 00 00 callq 40143a <explode_bomb>
到这里，我们基本可以养成看到代码中出现地址就先试着作为 string 输出看看内容的习惯，比如 400f51 行，调用 x/s 0x4025cf 可以得到字符串 “%d %d”。由此，我们猜测这一关卡的期待输入是两个数。
前面已经提到 sscanf 将 %rdx, %rcx 一次作为第三、第四参数。在 phase_3 中，调用 sscanf 前已将 0x8(%rsp)， 0xc(%rsp) 分别存入 %rdx, %rcx，由此可知正确的输入将被解析为两个数值，并分别存放在 0x8(%rsp)， 0xc(%rsp) 中。
400f60 - 400f65 这一段调用系统函数读取用户输入并判断用户输入是否大于两个值，如果不是，恭喜你喜提 💥 BOOM！反之继续：1
2400f6a: 83 7c 24 08 07 cmpl $0x7,0x8(%rsp)
400f6f: 77 3c ja 400fad <phase_3+0x6a>
首先将第一个输入值与 7 进行比较，如果大于 7，则引爆炸弹，否则继续：1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24400f71: 8b 44 24 08 mov 0x8(%rsp),%eax
400f75: ff 24 c5 70 24 40 00 jmpq *0x402470(,%rax,8)
400f7c: b8 cf 00 00 00 mov $0xcf,%eax
400f81: eb 3b jmp 400fbe <phase_3+0x7b>
400f83: b8 c3 02 00 00 mov $0x2c3,%eax
400f88: eb 34 jmp 400fbe <phase_3+0x7b>
400f8a: b8 00 01 00 00 mov $0x100,%eax
400f8f: eb 2d jmp 400fbe <phase_3+0x7b>
400f91: b8 85 01 00 00 mov $0x185,%eax
400f96: eb 26 jmp 400fbe <phase_3+0x7b>
400f98: b8 ce 00 00 00 mov $0xce,%eax
400f9d: eb 1f jmp 400fbe <phase_3+0x7b>
400f9f: b8 aa 02 00 00 mov $0x2aa,%eax
400fa4: eb 18 jmp 400fbe <phase_3+0x7b>
400fa6: b8 47 01 00 00 mov $0x147,%eax
400fab: eb 11 jmp 400fbe <phase_3+0x7b>
400fad: e8 88 04 00 00 callq 40143a <explode_bomb>
400fb2: b8 00 00 00 00 mov $0x0,%eax
400fb7: eb 05 jmp 400fbe <phase_3+0x7b>
400fb9: b8 37 01 00 00 mov $0x137,%eax
400fbe: 3b 44 24 0c cmp 0xc(%rsp),%eax
400fc2: 74 05 je 400fc9 <phase_3+0x86>
400fc4: e8 71 04 00 00 callq 40143a <explode_bomb>
400fc9: 48 83 c4 18 add $0x18,%rsp
将第一个输入值存入 %eax 中，接着是一条跳转指令，jmpq *0x402470(,%rax,8)，这里采取的是比例变址寻址：
Addr = 0x402470 + %rax * 8

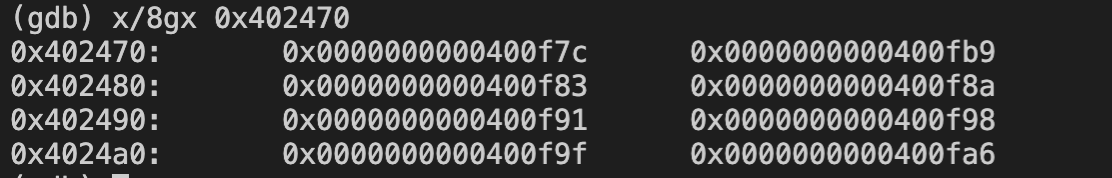

我们先通过命令 x/8gx 0x402470 查看这个地址开始的 8 个64位，结果如下所示：
不难发现，这几个地址刚好和代码中的几个分支相对应，每个分支读取一个数值到 %eax，然后跳转到 400fbe 将其与输入的第二个数值进行比较，如果相等，则成功通关，否则引爆炸弹。
我们已知第一个输入要小于 7，因此有 0 - 7 八个数值，根据上面的寻址公式，我们可得到如下八组幸运组合，输入八个组合中的任意一个都可以通过关卡：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| 207 | 311 | 707 | 256 | 389 | 206 | 682 | 327 |
非常棒，我们已经解决一半关卡了～再接再厉～
Phase 4 - 递归大法
phase_4 代码段的前面几行跟 phase_3 一样，由此可得 phase_4 的期望输入也是两个数值。
下面是 phase_4 的部分代码：1
2
3
4
5
6
7
8
9
10
11
12
13
14
15000000000040100c <phase_4>:
...
40102e: 83 7c 24 08 0e cmpl $0xe,0x8(%rsp)
401033: 76 05 jbe 40103a <phase_4+0x2e>
401035: e8 00 04 00 00 callq 40143a <explode_bomb>
40103a: ba 0e 00 00 00 mov $0xe,%edx
40103f: be 00 00 00 00 mov $0x0,%esi
401044: 8b 7c 24 08 mov 0x8(%rsp),%edi
401048: e8 81 ff ff ff callq 400fce <func4>
40104d: 85 c0 test %eax,%eax
40104f: 75 07 jne 401058 <phase_4+0x4c>
401051: 83 7c 24 0c 00 cmpl $0x0,0xc(%rsp)
401056: 74 05 je 40105d <phase_4+0x51>
401058: e8 dd 03 00 00 callq 40143a <explode_bomb>
...
40102e - 401033 判断第一个输入的数是否小于 14，如果满足条件则继续，否则引爆炸弹。
40103a - 401048 准备了如下参数，然后调用 func4 函数；
40104d - 40104f 判断 func4 的返回值是否为零，若不为零则引爆炸弹，否则继续判断第二个输入是否为零，若为零，则结束，否则引爆炸弹。
显然，这一关的期望输入格式为 “x 0”，解开这一关的关键在于得到 x 的值，也就是要弄明白 func4 的逻辑。
因为这段有点复杂，我给主要的代码行写了对应的注释，内容如下：1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
260000000000400fce <func4>:
400fce: 48 83 ec 08 sub $0x8,%rsp
400fd2: 89 d0 mov %edx,%eax # %eax = %edx [14, 6]
400fd4: 29 f0 sub %esi,%eax # %eax = %eax - %esi [14, 6]
400fd6: 89 c1 mov %eax,%ecx # %ecx = %eax [14, 6]
400fd8: c1 e9 1f shr $0x1f,%ecx # %ecx = 0 (逻辑右移31位)
400fdb: 01 c8 add %ecx,%eax # %eax = %eax + %ecx [14, 6]
400fdd: d1 f8 sar %eax # %eax << 1 算术右移 [7, 3]
400fdf: 8d 0c 30 lea (%rax,%rsi,1),%ecx # %ecx = %rax + %rsi [7, 3]
400fe2: 39 f9 cmp %edi,%ecx # flag = %ecx - %edi [4, 0]
400fe4: 7e 0c jle 400ff2 <func4+0x24> # if (flag <= 0) goto <A>
400fe6: 8d 51 ff lea -0x1(%rcx),%edx # %edx = %rcx - 1 [6, -]
# <B>
400fe9: e8 e0 ff ff ff callq 400fce <func4> # func4(%rdi, %rsi, %rdx) [(3, 0, 6), -]
400fee: 01 c0 add %eax,%eax # %eax = %eax * 2 [0, -]
400ff0: eb 15 jmp 401007 <func4+0x39> # goto R
# <A>
400ff2: b8 00 00 00 00 mov $0x0,%eax # %eax = 0
400ff7: 39 f9 cmp %edi,%ecx # flag = %ecx - %edi [-, 0]
400ff9: 7d 0c jge 401007 <func4+0x39> # if (flag >= 0) goto R
400ffb: 8d 71 01 lea 0x1(%rcx),%esi # %esi = %rcx + 1
400ffe: e8 cb ff ff ff callq 400fce <func4> # func4(%rdi, %rsi, %rdx)
401003: 8d 44 00 01 lea 0x1(%rax,%rax,1),%eax # %eax = %rax + %rax + 1
# <R>
401007: 48 83 c4 08 add $0x8,%rsp # return %eax
40100b: c3 retq
经过分析，我们得知 func4 是一个递归函数，函数参数及其初始值按顺序分别是：
- %edi - x
- %esi - 0x0 (0)
- %edx - 0xe (14)
下面我们以 x = 3 尝试一下（注释中的中括号代表每次递归时对应寄存器的值）：
- 初始函数调用为
func4(3, 0, 14)，走到分支<B>， 在 400fe9 触发一次递归调用； - 递归调用
func4(3, 0, 6)，走到分支<A>，此时有 %ecx = %edi = 3， flag = 0，函数返回，返回值 %eax = 0 - 回到上层调用
func4(3, 0, 14)待执行的下一条指令 400fee 处，计算 %eax += %eax (0)，函数返回，返回值 %eax = 0
由于 func4 返回值为 0，根据上面的分析，可知 “3 0” 正是 phase_4 的一个有效密码，就是这么巧！
不过，正确的密码并不只这一个哦，由于之前的条件要求输入小于 14，大家可以穷举一下 0 - 14 之间的值。
我还想到了一个问题，x 能不能是负数呢？我们回到 40102e - 401033 这三行代码：1
2
340102e: 83 7c 24 08 0e cmpl $0xe,0x8(%rsp)
401033: 76 05 jbe 40103a <phase_4+0x2e>
401035: e8 00 04 00 00 callq 40143a <explode_bomb>
这里将 x 与 14 比较时候，调用的是 jbe 这条指令，即是无符号数的 <= 运算，而在 scanf 中是以 “%d” 读取的用户输入，这里读入的是 integer，因此是 32 位，在 0x8(%rsp) 这个地址中存的是 “0x00000000xxxxxxxx” 这样的值。而 40102e 行的 cmpl 意味着以 long 的格式比较两个数，显然任何用户输入的负数都会大于 14 ，因此我们可缩小合法范围到 0 - 14 之间。
除了 3， 我还试了下 7，然后非常幸运地得到了第二组正确密码 “7 0”～
Phase 5 - 字符替换
欢迎来到第五关！来看代码：1
2
3
4
5
6
7
8
9
10
11
12
130000000000401062 <phase_5>:
401062: 53 push %rbx
401063: 48 83 ec 20 sub $0x20,%rsp
401067: 48 89 fb mov %rdi,%rbx
40106a: 64 48 8b 04 25 28 00 mov %fs:0x28,%rax
401071: 00 00
401073: 48 89 44 24 18 mov %rax,0x18(%rsp)
401078: 31 c0 xor %eax,%eax
40107a: e8 9c 02 00 00 callq 40131b <string_length>
40107f: 83 f8 06 cmp $0x6,%eax
401082: 74 4e je 4010d2 <phase_5+0x70>
401084: e8 b1 03 00 00 callq 40143a <explode_bomb>
...
401062 - 401078 这一大段代码主要作用是检查栈有无被破坏，因此实际需要关注的指令只有两行 40107a - 40107f：调用 <string_length> 函数，并判断结果是否等于 6，如果不是则引爆炸弹。由此猜测这一关的期待输入是个长度为 6 的字符串。
接下来就是 phase_5 的核心代码段了:1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21401089: eb 47 jmp 4010d2 <phase_5+0x70>
40108b: 0f b6 0c 03 movzbl (%rbx,%rax,1),%ecx # 循环开始 将地址(%rbx + %rax * 1)的内容读到 %ecx
40108f: 88 0c 24 mov %cl,(%rsp)
401092: 48 8b 14 24 mov (%rsp),%rdx # 将低位第一个字节放到 %rdx
401096: 83 e2 0f and $0xf,%edx # 取低 4 位为偏移量

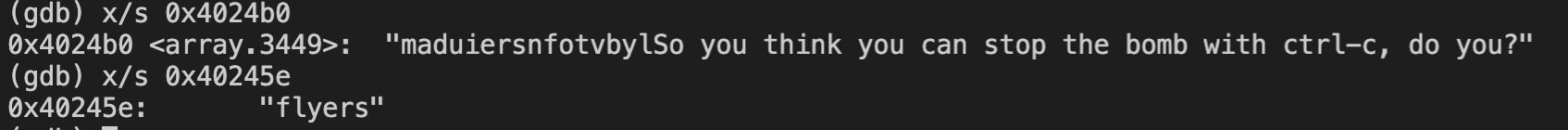

401099: 0f b6 92 b0 24 40 00 movzbl 0x4024b0(%rdx),%edx # 读取 0x4024b0 加上上述偏移量的值到 %edx
4010a0: 88 54 04 10 mov %dl,0x10(%rsp,%rax,1) # 存放到 %rsp + 0x10 + %rax * 1 的位置
4010a4: 48 83 c0 01 add $0x1,%rax # %rax = %rax + 1 (计数器)
4010a8: 48 83 f8 06 cmp $0x6,%rax # if %rax = 6 结束循环
4010ac: 75 dd jne 40108b <phase_5+0x29>
4010ae: c6 44 24 16 00 movb $0x0,0x16(%rsp) # 设 (%rsp + 0x16) 为 0x0 (标志字符串结束)
4010b3: be 5e 24 40 00 mov $0x40245e,%esi # “flyers"
4010b8: 48 8d 7c 24 10 lea 0x10(%rsp),%rdi # (%rsp + 0x10) 开始存放的是上面替换出的六个字符
4010bd: e8 76 02 00 00 callq 401338 <strings_not_equal>
4010c2: 85 c0 test %eax,%eax
4010c4: 74 13 je 4010d9 <phase_5+0x77>
4010c6: e8 6f 03 00 00 callq 40143a <explode_bomb>
4010cb: 0f 1f 44 00 00 nopl 0x0(%rax,%rax,1)
4010d0: eb 07 jmp 4010d9 <phase_5+0x77>
4010d2: b8 00 00 00 00 mov $0x0,%eax
4010d7: eb b2 jmp 40108b <phase_5+0x29>
一眼扫过去，是不是有两个绝对地址呀？联想到这关跟字符串有关，先试试用 x/s 打印看看能得到什么：
先给它们起个代号方便表述：
- S =
maduiersnfotvbylSo you think you can stop the bomb with ctrl-c, do you? - K =
flyers
一串不完整的字符和一个长度为 6 的单词。结合 4010b3 - 4010c6 这段代码可知解题的关键在于找到一个密钥使得它经过 40108b - 4010ac 这段操作之后会得到 “flyers” 这个单词，具体每一行的含义上面的代码后面已经加上了注释。
由上可知，我们要从字符串 S 中挑出 K 中的六个字符和对应的偏移量如下表所示：
| f | l | y | e | r | s |
|---|---|---|---|---|---|
| 9 | 15 | 14 | 5 | 6 | 7 |
偏移量则从用户输入的 6 个字符中转换得来，转换规则为取每个字符对应编码的低 4 位为偏移量，由此可反推每一个期望的输入字符分别有如下几组可选值：
| - | 0x_9 | 0x_f | 0x_e | 0x_5 | 0x_6 | 0x_7 |
|---|---|---|---|---|---|---|
| 0x2_ | ) | / | . | % | & | ‘ |
| 0x3_ | 9 | ? | > | 5 | 6 | 7 |
| 0x4_ | I | O | N | E | F | G |
| 0x5_ | Y | _ | ^ | U | V | W |
| 0x6_ | i | o | n | e | f | g |
排列组合请随意～个人非常喜欢解 phase_5 的过程体验，有种间谍搜刮到密码本解密文偷情报的感觉哈哈哈哈～
Phase 6 - 链表排序
Finally！我们来到了 Phase 6！胜利近在咫尺啦。Phase 6 的代码段有点长，不要被吓到哦，我们一段一段来看。
最开始几行见到了老朋友 <read_six_numbers>，显然，这一关的输入也是 6 个数字。
紧接着是一段双层循环：
- 外循环检查输入的 6 个数是否都小于等于 6
- 内循环用于检查输入的 6 个数是否 互不相等
1 | 00000000004010f4 <phase_6>: |
大致代码如下：1
2
3
4
5
6
7
8
9
10
11for (int i = 0; i < 6; i++) {
x = user_input_nums[i];
if (x > 6) {
explode_bomb;
}
for (int j = i; j <= 5; j++) {
if (user_input_nums[j] == x) {
explode_bomb;
}
}
}
接下来又是一个循环，反汇编代码如下：1
2
3
4
5
6
7
8
9
10
11
12
13 ...
# <C> x = 7 - x
401153: 48 8d 74 24 18 lea 0x18(%rsp),%rsi # 保存了第六个数之后的下一个地址，用于判断循环是否结束
401158: 4c 89 f0 mov %r14,%rax # %r14 的值为栈顶，即第一个数的地址，%rax 为该循环指针，初始值指向第一项
40115b: b9 07 00 00 00 mov $0x7,%ecx
401160: 89 ca mov %ecx,%edx # %edx = 7
401162: 2b 10 sub (%rax),%edx # 从 %rax 中读取数值，假设为 x, %edx = 7 - x
401164: 89 10 mov %edx,(%rax) # 将 %edx (7 - x) 写回 %rax 指向的地址
401166: 48 83 c0 04 add $0x4,%rax # %rax 指向下一个数
40116a: 48 39 f0 cmp %rsi,%rax # 判断是否到第 6 个数
40116d: 75 f1 jne 401160 <phase_6+0x6c> # 如果不相等，则继续循环，反之结束循环
# <C> 循环结束
...
翻译一下就是：1
2
3for (int i = 0; i < 6; i++) {
user_input_nums[i] = 7 - user_input_nums[i];
}
我们继续：1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27 ...
40116d: 75 f1 jne 401160 <phase_6+0x6c>
40116f: be 00 00 00 00 mov $0x0,%esi # %esi = 0
401174: eb 21 jmp 401197 <phase_6+0xa3> # goto <G>
# <D>
401176: 48 8b 52 08 mov 0x8(%rdx),%rdx # %rdx = (%rdx) + 8 (%rdx 初始值 = 0x6032d0)
40117a: 83 c0 01 add $0x1,%eax # %eax = %eax + 1
40117d: 39 c8 cmp %ecx,%eax # %ecx = 输入的值，初始值第一个
40117f: 75 f5 jne 401176 <phase_6+0x82> # if (%ecx != %eax) goto <D>
401181: eb 05 jmp 401188 <phase_6+0x94> # goto <F>
# <E>
401183: ba d0 32 60 00 mov $0x6032d0,%edx # %edx = 0x6032d0
# <F>
401188: 48 89 54 74 20 mov %rdx,0x20(%rsp,%rsi,2) # 将 %rdx 存到 (%rsp + $rsi * 2 + 0x20)
40118d: 48 83 c6 04 add $0x4,%rsi # %rsi += 4
401191: 48 83 fe 18 cmp $0x18,%rsi
401195: 74 14 je 4011ab <phase_6+0xb7> # if (%rsi === 24) 循环结束, goto <H>
# <G>
401197: 8b 0c 34 mov (%rsp,%rsi,1),%ecx # %ecx = (%rsp + %rsi)，读取下一个 x
40119a: 83 f9 01 cmp $0x1,%ecx
40119d: 7e e4 jle 401183 <phase_6+0x8f> # if %ecx <= 1, goto <E>
40119f: b8 01 00 00 00 mov $0x1,%eax # %eax = 1
4011a4: ba d0 32 60 00 mov $0x6032d0,%edx # %edx = 0x6032d0
4011a9: eb cb jmp 401176 <phase_6+0x82> # goto <D>
# <H>
4011ab: 48 8b 5c 24 20 mov 0x20(%rsp),%rbx
...
这一段代码跳转有点多，我们先从上往下过一遍，看到了一个可疑地址 0x6032d0，依然尝试先打印出来看看：

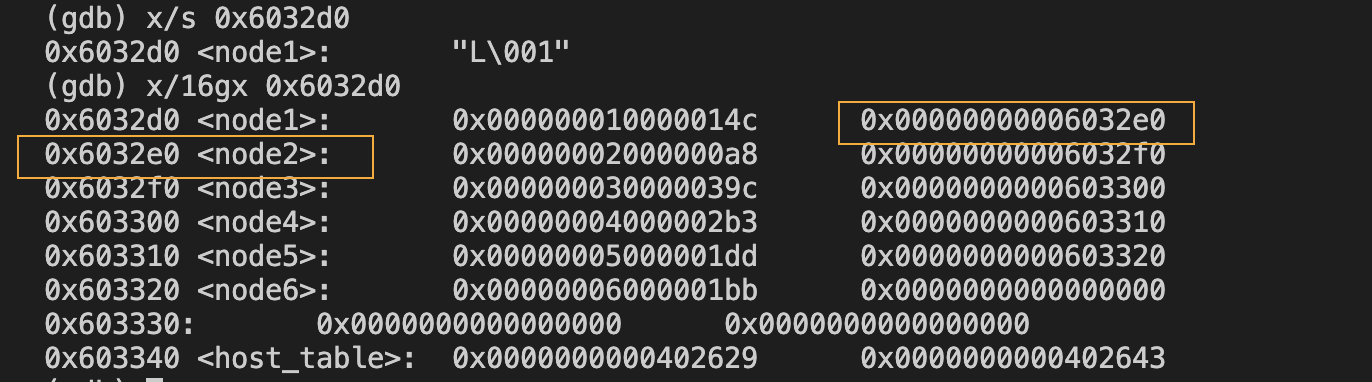

在使用 x/s 打印时发现这并不是一个字符串，但是 gdb 给了一条非常有用的提示 0x6032d0<node1>。出现了 node，那是不是意味着这有可能是个链表或者树呢？于是想到使用 x/12gx 0x6032d0 多打印一块内存出来看看。
于是我们发现，从 0x6032d0 开始，出现了 6 个 <node>，每个 <node> 的大小为 16B，观察上图高亮的地方，我们发现每个 <node> 的后 8 个字节存放地址刚好是下一个 <node> 的地址。显然，这一块内存存放的是一个链表结构。
带着这个认知再来分析代码，就好理解多了。
在 401174 我们直接跳转到了 <G> 标签指示的位置，这部分相当于这部分操作的初始化：
- %ecx = 从栈中读取用户输入的第一个数值，为方便表述，设为 x（别忘了，这个值是经过 x = 7 - x 变换的值）
- %eax = 1，后续将用作计数器
- %edx = 0x6032d0, 指向链表的首节点
然后跳到 <D>, <D><E>之间这段代码相当于将指针从链表首节点开始移动，一直移动到第 x 个节点，然后跳到 <F>。
此时，我们有如下几个参数：
- %rdx 指向链表的第 x 个节点
- %rsi 表示当前为用户输入的第 i 个值
401188 这行的指令 mov %rdx,0x20(%rsp,%rsi,2) 相当与把 %rdx 的值写入到距离栈顶 (%rsi * 2 + 0x20) 的位置，下图为第一次执行到 40118d 前后栈中内容的变化：
可以看到，栈中的前 24 个字节存放的是我们输入的六个数值，每个数占 4 个字节。从离栈顶 32 个字节的位置开始，存放的是刚刚指向的 %rdx 里的值。
接下来，%rsi 自增 4，相当于指向下一个用户输入的数值，然后开始循环，直到 6 个数都遍历完成。
综上，这一段代码做的事情就是将原链表里的节点，按照经过变换之后的输入值依次拿出来，然后按拿出来的顺序依次放到栈中。
举个例子，加入经过变换的输入值为 [3, 4, 5, 6, 1, 2]，那么这段操作就是先取出链表的第 3 个节点，放到栈中，然后取出第 4 个节点，放到节点 3 后面, …

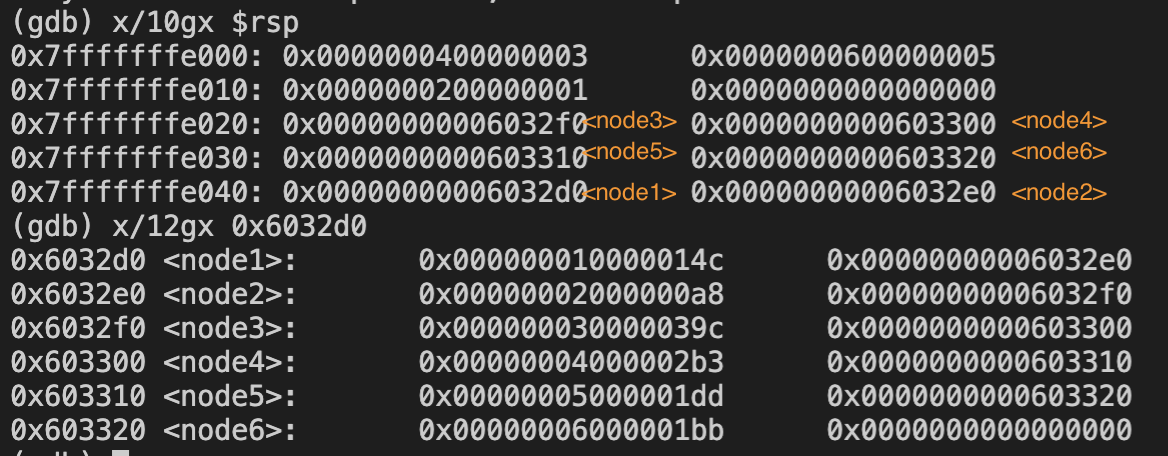

下图展示了执行完这段代码之后栈中的内容：
下一段代码：1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17# <H>
4011ab: 48 8b 5c 24 20 mov 0x20(%rsp),%rbx # 交换顺序之后的第一个节点
4011b0: 48 8d 44 24 28 lea 0x28(%rsp),%rax
4011b5: 48 8d 74 24 50 lea 0x50(%rsp),%rsi # 栈的边界，用于判断循环是否结束
4011ba: 48 89 d9 mov %rbx,%rcx # %rcx = 当前节点的地址
4011bd: 48 8b 10 mov (%rax),%rdx # %rdx = 下一个节点的地址
4011c0: 48 89 51 08 mov %rdx,0x8(%rcx) # 将下一个节点的地址存放到当前节点的 next 指针中
4011c4: 48 83 c0 08 add $0x8,%rax
4011c8: 48 39 f0 cmp %rsi,%rax
4011cb: 74 05 je 4011d2 <phase_6+0xde> # 循环结束，goto <I>
4011cd: 48 89 d1 mov %rdx,%rcx
4011d0: eb eb jmp 4011bd <phase_6+0xc9>
4011d2: 48 c7 42 08 00 00 00 movq $0x0,0x8(%rdx)
4011d9: 00
# <I>
4011da: bd 05 00 00 00 mov $0x5,%ebp
...
这段代码做的事情就是按照移动过后的顺序，修改每个节点指向下一个节点的指针，将节点按照栈中的顺序真正的连接起来。
接上面的例子，此时调用 x/12gx 0x6032d0 输出如下，对比之前的输出，可见节点之间的指针发生了变化：
最后一段代码，遍历重新排序之后的链表，判断链表是否按值的降序排列，如果不是，则引爆炸弹。1
2
3
4
5
6
7
8
9
10
11# <I>
4011da: bd 05 00 00 00 mov $0x5,%ebp
4011df: 48 8b 43 08 mov 0x8(%rbx),%rax # %rax 指向下一个节点
4011e3: 8b 00 mov (%rax),%eax # %eax = 下一个节点的值
4011e5: 39 03 cmp %eax,(%rbx)
4011e7: 7d 05 jge 4011ee <phase_6+0xfa> # if ((%rbx) < %eax) 引爆炸弹
4011e9: e8 4c 02 00 00 callq 40143a <explode_bomb>
4011ee: 48 8b 5b 08 mov 0x8(%rbx),%rbx
4011f2: 83 ed 01 sub $0x1,%ebp
4011f5: 75 e8 jne 4011df <phase_6+0xeb>
...
破案了！这一关的要求就是对位于 0x6032d0 的这个链表实现降序排列。通过查看内存，我们可以得到每个节点的值如下所示：
| Node | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| Value | 0x14c | 0xa8 | 0x39c | 0x2b3 | 0x1dd | 0x1bb |
| DESC Order | 5 | 6 | 1 | 2 | 3 | 4 |
所以我们取节点的顺序应该为：3, 4, 5, 6, 1, 2，别忘了在此之前还做了依次 x = 7 - x 的转换，因此最终的期望输入应该是 4 3 2 1 6 5。
Congratulations! - 完结撒花
将所有正确输入放到一个 txt 文件里，然后启动炸弹，我们可以看到如下输出：
🎉 到此为止，六个关卡我们就都解开啦！成功拆除炸弹！撒花！🎉
时隔半年，终于把坑填完了。
其实，一开始看到这个实验，整个人都是懵的，完全无从下手。原本想着从头到尾自食其力，最后还是只能先参考大佬的解析找点头绪，主要参考来自 CS:APP实验之bomblab（上），看了知友对 Phase 1 的解析之后，终于有了头绪，后面就都是靠自己摸索出来的啦，还是挺有成就感的～
重新整理一遍笔记，对之前着急解题半蒙半猜的地方也有了更深的理解，算是温故而知新啦。
最后，你以为，这个 Bomb Lab 就这些了吗？那你可是小瞧了 Dr.Evil, 在这个 💣 里，还藏着一个 secret phase，想知道怎么触发吗？
我们下期再见呀～
